Гибкий кабель управления TKD H05VVC4V5-K
Применение:
Используется в качестве контрольного, соединительного кабеля управления в машиностроении и т.п., для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки , без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях (в том числе при наличии смеси воды и масел), но не для прокладки в земле. Используется на открытом воздухе только с УФ-защитой.
Особенности:
• Внешняя оболочка из ПВХ пластиката повышенной маслостойкости, устойчива к воздействию кислот, щелочей и некоторых масел, согласно HD 22.1S3 и VDE0472 T803.
• Отсутствие кремнийорганической резины (при производстве).
• Внутренняя оболочка служит в качестве дополнительной защиты от
механических повреждений и повышает прочность кабеля.
• Рекомендуется для электромагнитной совместимсти (ЭМС).
• Соответствует европейским нормам HAR.
Характеристики гибкого кабеля управления TKD H05VVC4V5-K
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | в соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, более 3 жил с желто- зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
материал вн.оболочки | ПВХ |
общий экран | медная луженая оплетка, плотность покрытия около 85% |
внешняя оболочка: | ПВХ |
| цвет оболочки: | серый цвет, RAL 7001 |
| номинальное напряжение: | Uo/U: 300/500 В |
| испытательное напряжение: | 3 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | cогл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 6 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 12,5 x диаметр кабеля |
| температура стационарно: | -40 °C / +70 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +150 °C в случае короткого замыкания |
свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1. |
нормы | HAR HD21.13.S1 |
| стандарт: | согласно HD 21.12 S1, DIN VDE 0281 T13 |
Примечание:
• Соответствует RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

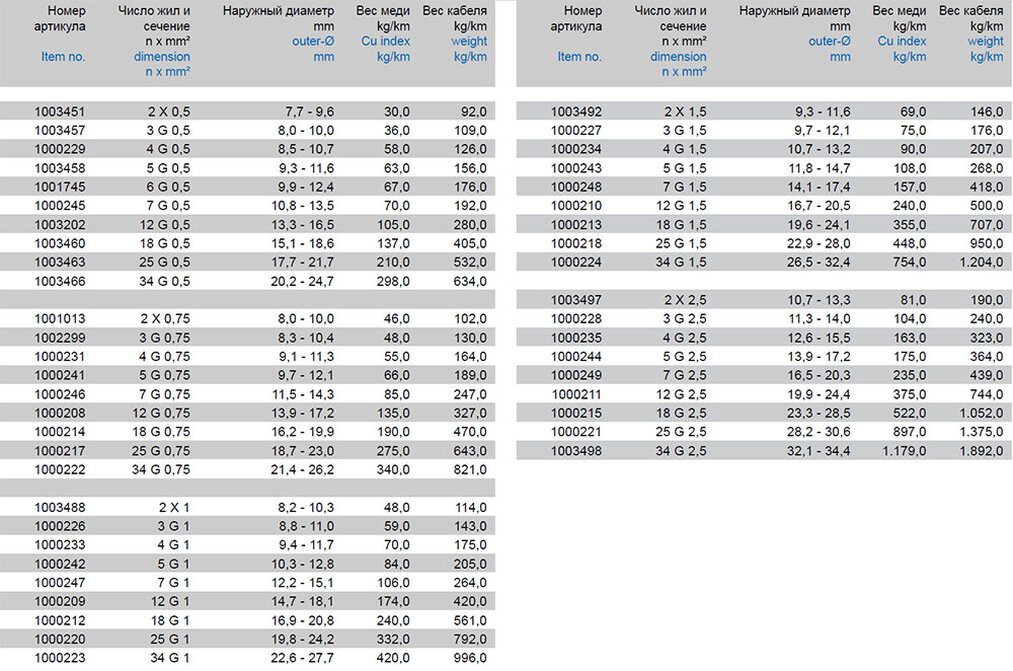

Характеристики гибкого кабеля управления TKD H05VVC4V5-K
Модели гибкого кабеля управления TKD H05VVC4V5-K:
1003451, 1003457, 1000229, 1003458, 1001745, 1000245, 1003202, 1003460, 1003463, 1003466, 1001013, 1002299, 1000231, 1000241, 1000246, 1000208, 1000214, 1000217, 1000222, 1003488, 1000226, 1000233, 1000242, 1000247, 1000209, 1000212, 1000220, 1000223, 1003492, 1000227, 1000234, 1000243, 1000248, 1000210, 1000213, 1000218, 1000224, 1003497, 1000228, 1000235, 1000244, 1000249, 1000211, 1000215, 1000221, 1003498
