Компания IGUS

Компания igus создана в 1964 году в Германии Гюнтером Блазе.

Компания igus - международный производитель пластмассовых подшипников скольжения, полимерных сферических подшипников, линейных направляющих, а также крепежных компонентов кабелей и систем энергоцепей.

Продукция компании востребована в таких отраслях как авиакосмическая промышленность, тяжелое машиностроение, упаковочное производство, пищевая промышленность, деревообработка, металлорежущие станки, медицина, мебельная промышленность, текстильная промышленность.

Ассортимент энергоцепей IGUS:

Энергоцепи IGUS серии E2

Закрытые энергоцепи IGUS серии E2

Энергоцепи IGUS серии Easy Chain

Энергоцепи IGUS серии Zipper

Энергоцепи IGUS серии E4.1

Энергоцепи IGUS серии E4/00

Энергоцепи IGUS серии E4/4

Энергоцепи IGUS серии E4/Light

Энергоцепи IGUS серии E3, E6

Энергоцепи IGUS серии Triflex R

Энергоцепи IGUS серии Easy Triflex

Энергоцепи IGUS серии Triflex

Энергоцепи IGUS серии TwisterChain

Энергоцепи IGUS серии E2

Энергоцепи E2 micro очень маленькие, состоящие из одной и двух (B07/B09) частей с малым весом и поэтому идеально подходят для условий работы при высокодинамичных нагрузках. Кабельные цепи E2 micro стабильны и есть в наличии в разных исполнениях. Кроме того, Igus предлагает многочисленные принадлежности и варианты установки. "Upgrades" доступно для открываемых версий всех типов, взаимозаменяемые части и благодаря этому они могут использоваться как дополнительный пакет частей для новых возможностей монтажа.

Энергоцепи E2 mini состоят из одной или нескольких частей, которые идеальны при высокодинамичных нагрузках. Кроме того, igus предлагает многочисленные принадлежности и варианты установки. "Upgrades" доступно для открываемых версий всех типов. Они взаимозаменимы и могут использоваться в качестве запасных частей.

E2/000 Серия igus является четвертым поколением этих размеров. В основе этой серии лежит многолетний опыт разработок энергоцепей предыдущих поколений: высокая прочность при легком и разнообразном монтаже - высокая устойчивость связана с тихим ходом, продолжительный срок службы проводников кабелей. Исполнение у всех моделей E2/000 стандартное. Машиностроители со всего мира доверяют этой программе.

Внутренняя высота: 7 мм
внутренняя ширина Bi: 7 - 30 мм
макс. ø кабеля: 5 мм

045

Внутренняя высота: 10,3 мм
внутренняя ширина Bi: 6 - 64 мм
макс. ø кабеля: 8 мм

Внутренняя высота: 10 мм
внутренняя ширина Bi: 6 - 64 мм
макс. ø кабеля: 8 мм

Внутренняя высота: 10,5 мм
внутренняя ширина Bi: 6 - 64 мм
макс. ø кабеля: 8 мм

B07

Внутренняя высота: 10,3 мм
внутренняя ширина Bi: 16 - 40 мм
макс. диаметр кабеля: 8 мм

Внутренняя высота: 15 мм
внутренняя ширина Bi: 10 - 50 мм
макс. ø кабеля: 12 мм

B09

Внутренняя высота: 14,3 мм

внутренняя ширина Bi: 16 - 40 мм

макс. ø кабеля: 12,5 мм

Внутренняя высота: 18 мм
внутренняя ширина Bi: 15 - 100 мм
макс. ø кабеля: 16 мм

11.031

Внутренняя высота: 23 мм
внутренняя ширина Bi: 31 мм
макс. ø кабеля: 21 мм

11.080

Внутренняя высота: 28 мм
внутренняя ширина Bi: 80 мм
макс. ø кабеля: 26 мм

B15i/B15

Внутренняя высота: 17,5 мм
внутренняя ширина Bi: 15 - 100 мм
макс. ø кабеля: 14 мм

B17

Внутренняя высота: 32 мм
внутренняя ширина Bi: 15 - 100 мм
макс. ø кабеля: 28 мм

1400/1500

1450/1480

Внутренняя высота: 21 мм
внутренняя ширина Bi: 15 - 125 мм
макс. ø кабеля: 18 мм

2400/2500

Внутренняя высота: 25 мм
внутренняя ширина Bi: 25 - 125 мм
макс. ø кабеля: 23 мм

2450/2480

Внутренняя высота: 25 мм
внутренняя ширина Bi: 25 - 125 мм
макс. ø кабеля: 23 мм

2600/2700

Внутренняя высота: 35 мм
внутренняя ширина Bi: 50 - 175 мм
макс. ø кабеля: 32 мм

2650/2680

Внутренняя высота: 35 мм
внутренняя ширина Bi: 50 - 175 мм
макс. ø кабеля: 32 мм

3400/3500

Внутренняя высота: 45 мм
внутренняя ширина Bi: 50 - 250 мм
макс. ø кабеля: 42 мм

3450/3480

Внутренняя высота: 45 мм
внутренняя ширина Bi: 50 - 250 мм
макс. ø кабеля: 42 мм

255

Внутренняя высота: 24 мм
внутренняя ширина Bi: 38 - 77 мм
макс. ø кабеля: 22 мм

Закрытые энергоцепи IGUS серии E2

С тех пор как в середине 80-тых годов igus представил первые открывающиеся, состоящие из двух частей закрытые цепи, программу дополняют различные дополнительные части и поправки. Закрытые цепи универсальны в работе с горячей стружкой, грязью, пылью, которые возникают, к примеру, при деревообработке, в сталеплавильном цеху и в других подобных условиях.

Основные преимущества: защита от стружки - съемные крышки, средние размеры, разнообразная модульная система разделителей, открывание по внутреннему и внешнему радиусу.

RX.40

Внутренняя высота: 52 мм
Внутренняя ширина Bi: 100 мм
Макс. ø кабеля: 482 мм

R117/R118

Внутренняя высота: 21 мм
внутренняя ширина Bi: 20 - 100 мм
макс. ø кабеля: 17 мм

R157/R158

Внутренняя высота: 40 мм
внутренняя ширина Bi: 40 - 200 мм
макс. ø кабеля: 37 мм

R167/R168

Внутренняя высота: 50 мм
внутренняя ширина Bi: 50 - 250 мм
макс. ø кабеля: 46 мм

R48

Внутренняя высота: 25 мм
внутренняя ширина Bi: 25 - 130 мм
макс. ø кабеля: 22 мм

R58

Внутренняя высота: 35 мм
внутренняя ширина Bi: 50 - 200 мм
макс. ø кабеля: 32 мм

R68

Внутренняя высота: 45 мм
внутренняя ширина Bi: 50 - 250 мм
макс. ø кабеля: 42 мм

Энергоцепи IGUS серии Easy Chain

Цепи EasyChains доступны в двух версиях. В версии "E" кабели укладываются со стороны наружного радиуса, а в версии "Z" - со стороны внутреннего радиуса. Короткое время монтажа - одно из ключевых достоинств цепей Easy Chain. Их эластичный, жесткий материал igumid NB обеспечивает расширение областей применения: отличная эластичность, соответствие классификации UL94-V2, возможность применения в стерильных средах. Простой дизайн делает цепь EasyChain особенно привлекательной по цене. Из-за меньшей жесткости материала цепи EasyChain не подходят для высоких нагрузок.

E03

Внутренняя высота: 5 мм
внутренняя ширина Bi: 5 - 10 мм
макс. ø кабеля: 3 мм

E04

Внутренняя высота: 7 мм
внутренняя ширина Bi: 7 мм
макс. ø кабеля: 4,5 мм

E045/Z045

Внутренняя высота: 9,4 мм
внутренняя ширина Bi: 10 - 16 мм
макс. ø кабеля: 5,5 мм

E06/Z06

Внутренняя высота: 10,7 мм
внутренняя ширина Bi: 10 - 20 мм
макс. ø кабеля: 6,5 мм

E08/Z08

Внутренняя высота: 14,6 мм
внутренняя ширина Bi: 10 - 50 мм
макс. ø кабеля: 10 мм

E14/Z14

Внутренняя высота: 19 мм
внутренняя ширина Bi: 15 - 50 мм
макс. ø кабеля: 13 мм

E200/Z200

Внутренняя высота: 24,3 мм
внутренняя ширина Bi: 57 мм
макс. ø кабеля: 20 мм

E16/Z16

Внутренняя высота: 32 мм
внутренняя ширина Bi: 23 - 100 мм
макс. ø кабеля: 25 мм

E26/Z26

Внутренняя высота: 36,5 мм
внутренняя ширина Bi: 75 мм
макс. ø кабеля: 28 мм

E300/Z300

Внутренняя высота: 48,5 мм
внутренняя ширина Bi: 75 мм
макс. ø кабеля: 35 мм

Энергоцепи IGUS серии Zipper

Мгновенное открывание и закрывание кабельных цепей Zipper и закрытых цепей. Энергоцепи Zipper привлекают своим удобством в применении и долгим сроком службы. Благодаря системе "застежка молнии" время монтажа значительно сокращается. Малый шаг, прочная эластичная цепь Zipper и износоустойчивые звенья обеспечивают эффективность при высоких ускорениях. Серия Zipper является одной из самых популярных серий энергоцепей igus в отраслях промышленности с высокими технологичными требованиями.

047

Внутренняя высота: 9 мм
внутренняя ширина Bi: 10 - 16 мм
макс. ø кабеля: 7 мм

Внутренняя высота: 10,3 мм
внутренняя ширина Bi: 6 - 64 мм
макс. ø кабеля: 8 мм

Внутренняя высота: 15 мм
внутренняя ширина Bi: 10 - 50 мм
макс. ø кабеля: 13 мм

Внутренняя высота: 17 мм
внутренняя ширина Bi: 15 - 100 мм
макс. ø кабеля: 15 мм

Внутренняя высота: 32 мм
внутренняя ширина Bi: 15 - 100 мм
макс. ø кабеля: 28 мм

R07

Внутренняя высота: 10,3 мм
внутренняя ширина Bi: 10 - 50 мм
макс. ø кабеля: 8 мм

R09

Внутренняя высота: 15 мм
внутренняя ширина Bi: 10 - 50 мм
макс. ø кабеля: 12,5 мм

R15

Внутренняя высота: 17 мм
внутренняя ширина Bi: 25 - 80 мм
макс. ø кабеля: 15 мм

R17

Внутренняя высота: 32 мм
внутренняя ширина Bi: 15 - 63 мм
макс. ø кабеля: 28 мм

Энергоцепи IGUS серии E4.1

Система E4.1 представляет собой серию двусторонних открывающихся энергоцепей. Конструкторские идеи последних лет объединяют системы E4/00 и E4/4 в одну серию.

Основные преимущества: соединение звеньев внахлест для оптимальной боковой стабильности, большая тяговая сила при большой длине перемещения, в том числе без поддержки, отлично подходят для монтажа на боку, шумогасящие элементы из резины для уменьшения уровня шума, стойкость к загрязнениям с гладкой износостойкой поверхностью.

E4.21

Внутренняя высота: 19 мм
внутренняя ширина Bi: 30 - 120 мм
макс. ø кабеля: 18 мм

E4.28/R4.28

Внутренняя высота: 28 мм
внутренняя ширина Bi: 40-300 мм
макс. ø кабеля: 25 мм

E4.32/H4.32/R4.32

Внутренняя высота: 32 мм
внутренняя ширина Bi: 50 - 400 мм
макс. ø кабеля: 28 мм

E4.42/H4.42/R4.42

Внутренняя высота: 42 мм
внутренняя ширина Bi: 50 - 400 мм
макс. ø кабеля: 38 мм

E4.56/H4.56/R4.56

Внутренняя высота: 56 мм
внутренняя ширина Bi: 50 - 600 мм
макс. ø кабеля: 50 мм

E4.80/H4.80/R4.80

Внутренняя высота: 80 мм
внутренняя ширина Bi: 50 - 600 мм
макс. ø кабеля: 72 мм

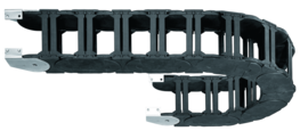

800

Внутренняя высота: 200 мм
внутренняя ширина Bi: 200 - 600 мм
макс. ø кабеля: 184 мм

840

Внутренняя высота: 204 мм
внутренняя ширина Bi: 100 - 563 мм
макс. ø кабеля: 184 мм

Энергоцепи IGUS серии E4/00

210

Внутренняя высота: 21 мм
внутренняя ширина Bi: 30 - 120 мм
макс. ø кабеля: 18 мм

220/R760

Внутренняя высота: 28 мм
внутренняя ширина Bi: 40 - 300 мм
макс. ø кабеля: 25 мм

280/290/R770

Внутренняя высота: 32 мм
внутренняя ширина Bi: 50 - 400 мм
макс. ø кабеля: 28 мм

380/390/R780

Внутренняя высота: 42 мм
внутренняя ширина Bi: 50 - 400 мм
макс. ø кабеля: 38 мм

400/410/R880

Внутренняя высота: 56 мм
внутренняя ширина Bi: 50 - 600 мм
макс. ø кабеля: 50 мм

600/601/R608

Внутренняя высота: 108 мм
внутренняя ширина Bi: 200 - 600 мм
макс. ø кабеля: 97 мм

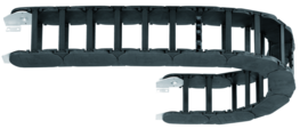

640

Внутренняя высота: 112 мм
внутренняя ширина Bi: 87 - 562 мм
макс. ø кабеля: 100 мм

1640/R1608

Внутренняя высота: 112 мм
внутренняя ширина Bi: 50 - 600 мм
макс. ø кабеля: 100 мм

Энергоцепи IGUS серии E4/4

2828/2928/R7728

Внутренняя высота: 32 мм
внутренняя ширина Bi: 50 - 424 мм
макс. ø кабеля: 28 мм

3838/3938/R7838

Внутренняя высота: 42 мм
внутренняя ширина Bi: 50 - 400 мм
макс. ø кабеля: 38 мм

4040/4140/R8840

Внутренняя высота: 56 мм
внутренняя ширина Bi: 50 - 600 мм
макс. ø кабеля: 50 мм

5050/5150/R9850

Внутренняя высота: 80 мм
внутренняя ширина Bi: 50 - 600 мм
макс. ø кабеля: 74 мм

Энергоцепи IGUS серии E4/Light

14040/14140/R18840

Внутренняя высота: 56 мм
внутренняя ширина Bi: 50 - 600 мм
макс. ø кабеля: 50 мм

14240/14340

Внутренняя высота: 62 мм
внутренняя ширина Bi: 50 - 400 мм
макс. ø кабеля: 56 мм

15050/15150/R19850

Внутренняя высота: 80 мм
внутренняя ширина Bi: 50 - 600 мм
макс. ø кабеля: xx мм

Энергоцепи IGUS серии E3, E6

E3.10

Внутренняя высота: 10 мм
внутренняя ширина Bi: 20 - 60 мм
макс. ø кабеля: 8 мм

E3.15

Внутренняя высота: 15 мм
внутренняя ширина Bi: 20 - 60 мм
макс. ø кабеля: 13 мм

E3.22

Внутренняя высота: 22 мм
внутренняя ширина Bi: 20 - 60 мм
макс. ø кабеля: 20 мм

E6.29

Внутренняя высота: 29 мм
внутренняя ширина Bi: 30 - 120 мм
макс. ø кабеля: 25 мм

E6.40

Внутренняя высота: 40 мм
внутренняя ширина Bi: 40 - 300 мм
макс. ø кабеля: 36 мм

E6.52

Внутренняя высота: 52 мм
внутренняя ширина Bi: 40 - 300 мм
макс. ø кабеля: 46 мм

E6.62

Внутренняя высота: 62 мм
внутренняя ширина Bi: 50 - 400 мм
макс. ø кабеля: 54 мм

E6.80

Внутренняя высота: 80 мм
внутренняя ширина Bi: 50 - 600 мм
макс. ø кабеля: 72 мм

E6.80L

Внутренняя высота: 80 мм
внутренняя ширина Bi: 112 - 550 мм
макс. ø кабеля: 72 мм

R6.29

Внутренняя высота: 28 мм
внутренняя ширина Bi: 30 - 120 мм
макс. ø кабеля: 25 мм

R6.52

Внутренняя высота: 52 мм
внутренняя ширина Bi: 40 - 300 мм
макс. ø кабеля: 46 мм

Энергоцепи IGUS серии Triflex R

Triflex R - 3D-Кабельные цепи специально созданы для применения в роботах.

Triflex R (R означает "круглый") является третьим поколением трехосных кабельных цепей igus. Специально для применения в точных 6-осных роботах в тяжелых промышленных условиях была разработана многоосная энергетическая система Triflex R. Среди решающих свойств конструкции имеют место быть: возможность установки упругого стержня для придания жесткости Triflex R, ок. +/- 10° вращения на звено цепи, высокая прочность при растяжении благодаря шариковым шарнирам. Triflex R состоит более чем из 100 наименований, таким образом могут быть удовлетворены требования начиная от самых больших сварочных до малых палетировочных роботов.

Три варианта: закрытое исполнение (TRC), открытое исполнение (TRE), легкое исполнение (TRL).

TRE

Внутренняя ширина Bi: 12/10 - 43,3/43,3 мм

макс. ø кабеля: 10/8 - 41/41 мм

TRC

Внутренняя ширина Bi: 12/10 - 43,3/43,3 мм

макс. ø кабеля: 10/8 - 41/41 мм

TRL

Внутренняя ширина Bi: 12 - 38 мм

макс. ø кабеля: 10 - 38 мм

Энергоцепи IGUS серии Easy Triflex

Easy Triflex - Для 2D- и 3D-движений

Triflex Serie была разработана для того, чтобы обеспечить более надежное трехосное движение кабелей. В этом случае учтено сочетание гибкости кабеля, стабильность кабельной цепи и точно заданного радиуса. Установка кабелей, шлангов, проводов благодаря Easy Triflex очень легкая. Гибкие поперечины с прорезями позволяют быстро устанавливать кабели снизу или сверху в цепи. Уникальный модульный дизайн делает возможным очень сложное движение. Пример: Комбинация одноосного, двуосного и трехосного движения звеньев одной цепи.

E332.25.2

Внутренняя высота: 13 мм
внутренняя ширина Bi: 25 мм
макс. ø кабеля: 9 мм

E332.32.2

Внутренняя высота: 17 мм
внутренняя ширина Bi: 32 мм
макс. ø кабеля: 12 мм

E332.50.2

Внутренняя высота: 26 мм
внутренняя ширина Bi: 50 мм
макс. ø кабеля: 21 мм

E332.75.2

Внутренняя высота: 38,5 мм
внутренняя ширина Bi: 75 мм
макс. ø кабеля: 33 мм

E333.25

Внутренняя высота: 17 мм
внутренняя ширина Bi: 32 мм
макс. ø кабеля: 12 мм

E333.32

Внутренняя высота: 17 мм
внутренняя ширина Bi: 32 мм
макс. ø кабеля: 12 мм

E333.50

Внутренняя высота: 26 мм
внутренняя ширина Bi: 50 мм
макс. ø кабеля: 21 мм

E333.75

Внутренняя высота: 38,5 мм
внутренняя ширина Bi: 75 мм
макс. ø кабеля: 33 мм

Энергоцепи IGUS серии Triflex

Easy Triflex - Для 2D- и 3D-движений

332.16

Внутренняя высота: 16 мм
внутренняя ширина Bi: 26 мм
макс. ø кабеля: 14 мм

332.32

Внутренняя высота: 32 мм
внутренняя ширина Bi: 50 мм
макс. ø кабеля: 28 мм

332.50

Внутренняя высота: 50 мм
внутренняя ширина Bi: 68 мм
макс. ø кабеля: 45 мм

332.75

Внутренняя высота: 38,5 мм
внутренняя ширина Bi: 75 мм
макс. ø кабеля: 33 мм

333.16

Внутренняя высота: 16 мм
внутренняя ширина Bi: 26 мм
макс. ø кабеля: 14 мм

333.32

Внутренняя высота: 32 мм
внутренняя ширина Bi: 50 мм
макс. ø кабеля: 28 мм

333.50

Внутренняя высота: 50 мм
внутренняя ширина Bi: 68 мм
макс. ø кабеля: 45 мм

333.75

Внутренняя высота: 75 мм
внутренняя ширина Bi: 96 мм
макс. ø кабеля: 67 мм

352.50

Внутренняя высота: 50 мм
внутренняя ширина Bi: 68 мм
макс. ø кабеля: 45 мм

353.50

Внутренняя высота: 50 мм
внутренняя ширина Bi: 68 мм
макс. ø кабеля: 45 мм

Энергоцепи IGUS серии TwisterChain

TwisterChain - для круговых и спиральных движений, открывается с двух сторон

Круговые движения с TwisterChain - Серия TwisterChain предлагает широкий ассортимент продуктов для круговых движений. Для применения TwisterChain есть в наличии направляющее кольцо, которое обладает следующими преимуществами: обеспечивает поддержку цепи, уменьшает износ и уровень шума. Модульная система с направляющим кольцом обеспечивает большую длину цепи, различные радиусы и позволяет делать несколько оборотов цепи.

2208
