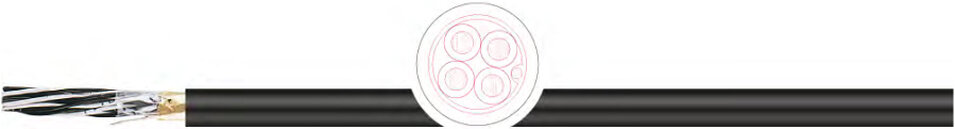

Кабель для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)Y-fl
Применение:
Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004
• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14
• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.
• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC 60332-3-22 (Cat. A)
• Повышеная холодоустойчивость согласно IEC 60811-1-4.
Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)Y-fl
| проводник: | медный многопроволочный |
| структура: | 7-ми проволочный согласно DIN VDE0295 кл. 2 соотв. IEC 60228 кл. 2 |
изоляция | ПВХ, холодостойкий |
маркировка жил | в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами |
способ скрутки | послойный повив пар |
экран | пары/триады в алюм. фольге (PiMf/TiMf ) с подложным вспомогательным луженым проводником (0,6мм) |
контактная защита | полиэстеровая пленка 23 μm |
общий экран | из ламинированной алюм. фольги с заземляющим вспомогательным луженым проводником |
внешняя оболочка: | ПВХ, холодостойкий |
цвет оболочки | черный или синий RAL 5015 |
номинальное напряжение | 500 В |
испытательное напряжение | 2 кВ |
Cопротивление проводника | 0,5mm²: макс.36,7 Ω/км; 0,75mm²: макс.25,0 Ω/км; 1,0 mm²: макс.18,5 Ω/км; 1,3mm²: макс.14,2 Ω/км; 1,5mm²: макс.12,3 Ω/ км |
сопротивление изоляции | мин. 100 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | ≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км |
индуктивность | около 1 mH/км |
пр.электрические свойства | L/R свойства: 0,5mm²: макс.25 μH/Ω; 0,75mm²: макс.25 μH/Ω; 1,0mm²: макс.25 μH/Ω; 1,3mm²: макс.40 μH/Ω; 1,5mm²: макс.40 μH/Ω |
Мин. радиус изгиба неподвижно | 7,5 х диаметр |
| температура стационарно: | -60 °C / +50 °C |
температура подвижно | при прокладке -30 °C / + 50 °C |
безгалогенность | да, согл. IEC 60754-1 |
свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC 60332-3-22 (Cat. A) |
маслостойкость | ICEA S-73-532 / NEMA WC57-2004 |
стандарт | EN 50288-7 |
Примечание:
• Соответсвует директиве RoHS.
• Кабель соответсвует 2006/95/EС CE ("Директива понизкому напряжению").
• По запросу возможно изготовление конструкций с с водоблокирующей лентов
Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)Y-fl
Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)Y-fl:
2001518, 2001519, 2001520, 2001521, 2001522, 2001523, 2001524, 2001525, 2001526, 2001527, 2001528, 2001529, 2001530, 2001531, 2001532, 2001533, 2001534, 2001535, 2001536, 2001537, 2001538, 2001512, 2001539, 2001540, 2001541, 2001542, 2001543, 2001544, 2001545, 2001546, 2001547, 2001548, 2001549, 2001550, 2001551, 2001552, 2001553, 2001554, 2001555, 2001556, 2001557, 2001558, 2001559, 2001560, 2001561, 2001562, 2001563, 2001564, 2001565, 2001566, 2001567, 2001568, 2001569, 2001570, 2001571, 2001572, 2001573, 2001574, 2001575, 2001576
